FAQJaký řídící čip používáme v našich USB flash pamětech?

Flashbay v současné době v  USB flash pamětech které vyrábí, používá řídící čip SMI 324. Upozorňujeme, že se toto může změnit bez předchozího upozornění.

USB Flash Drive

Prohlédněte si výsledek testu řídícího čipu SMI324 (v angličtině)

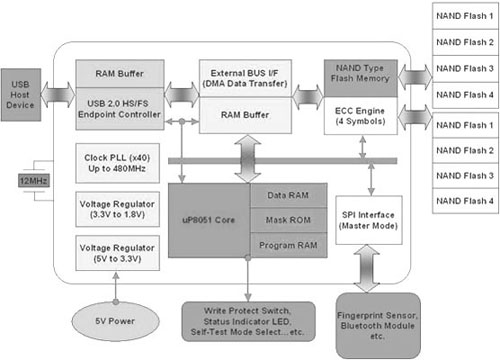

Informace o řídícím čipu SMI324:

SM324 je vysoce kompatibilní řídící čip pro flash paměti USB2.0 s vysokým výkonem, podporující flash paměti typu NAND a rozhraní SPI. SM324 obsahuje vysokorychlostní rozhraní UTMI, SIE a rozšířený 8bitový mikroprocesor kompatibilní s 80C51. V souladu s verzí 2.0 USB specifikace a verzí 1.0 specifikace třídy USM, může být SM324 podporován standardním ovladačem pro Windows XP/2000/Me. Je také podporován ve Windows 98/98SE a operačních systémech Mac a Linux. Se zřetelem na spotřebu je SM324 ve shodě s verzí 2.0 specifikace pro zařízení napájené ze sběrnice. A pro aplikaci USB2.0 flash paměti podporuje SM324 až 8 datových flash bank a funkci ochrany před přepisováním. SM324 je navržen speciálně pro vysokorychlostní výkon a velkou kapacitu flash pamětí USB2.0. Tyto flash paměti USB2.0 mohou být použity i jako vyměnitelné úložiště pro aplikace na výměnu dat. S kompletní softwarovou podporou SM324 mohou uživatelé snadno používat flash paměti USB2.0 pro zálohování a bezpečnost. Úkolem řídícího čipu SM324 je radikálně zvýšit rychlost přenosu dat flash pamětí USB jakož i omezení všeobecných systémových nákladů zákazníků nabídkou továrního řešení na klíč. SM324 je k dostání v 64pinovém pouzdře LQFP.

Vlastnosti:
  • Kompletní kompatibilita s verzí 2.0 USB specifikace
  • Ve shodě s verzí 1.0 specifikace UMS třídy
  • Přenosový protokol "Bulk Only"
  • Ve shodě se specifikacemi USB napájení pro zařízení napájená ze sběrnice
  • Podporované operační systémy: Windows XP/2000/Me/98/98SE, Mac OS 9.x a vyšší, Linux Kernel 2.4 a vyšší.
  • "Master & Slave" SPI pro flexibilní aplikace.
  • Schopnost aktualizace firmwaru ISP.
  • Podporuje dva kanály pro flash paměť, průměrná rychlost přenosu až 32* MB/s
  • Kompatibilní s typem flash paměti SLC NAND a až 8 bank
  • Podporuje MLC flash paměť se 4bajtovým ECC engine.
  • Podporuje VID, PID, aktualizace pořadových čísel a informací o prodejcích
  • Má LED indikátor, když je USB flash paměť připravena nebo v pracovním režimu
  • Podporuje ochrannou funkci proti přepsání dat v UFD
  • Podporuje obnovení činnosti po přerušení (wake-up resume)
  • Integrovaný 8bitový mikroprocesor 80C51 s rozšířenými funkcemi
  • Obvod ovladače s 12 MHz krystalem
  • Vyrobeno 0,16 μm technologií CMOS
  • Napájení jádra pouhých 1,8 V
  • Pracuje s jednoduchým napájením (Vdd = 5,0 V)
  • K dostání v 64pinovém pouzdře LQFP (9 x 9 mm včetně podložek)
